1.1. 产品概述:
“KCT02”型 开启式电流互感器是专为装配无需拆卸断开现有的主母线或电缆的电气安装而设计，它二次输出5A或1A的标准电流信号与电力系统的电能表、测控终端输入端口相匹配，适用于电力电能表、开关柜、控制柜等电力测控设备。
1.1. 主要参数：
|
序号 |
技术参数 |
单位 |
技术指标 |
备注 |
|
1. |
设备最高电压 |
V |
720V |
|
|
2. |
工频耐压 |
kV/S |
3kV /60S |
|
|
3. |
一次额定电流 |
A |
10-6000A |
|
|
4. |
二次额定电流 |
A |
5A、1A或mA（客户定制） |
|
|
5. |
频率 |
Hz |
50/60Hz |
|
|
6. |
精度等级 |
级 |
可达0.5级 |
|
|
备注 |
执行标准：IEC/EN 61869, GB 20840, IEEE C57.13 |
|||
2. 产品功能用途：
2.1. 功能：电力系统中对于机动性较强或空间狭促或无间断电力系统中的一般性测量和保护
2.2. 用途：电力仪器仪表，电子式多功能电能表及现场校验仪，仪器仪表测量和保护
3. 产品主要特点：

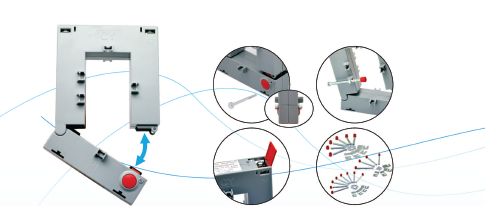

3.1. 分割式铁芯设计
3.2. 无需断开母线，安装便捷
3.3. 外观精美、母排和底脚双重固定
3.4. 旋转开合结构，带封锁插销螺栓
4. 产品技术参数：
|
序 号 |
技术参数 产品编号 |
初级电流 A |
次级电流 A |
负载(V/A) |
窗口尺寸mm |
净重 kg |
||
|
Class0.5 |
Class1 |
Class3 |
||||||
|
1. |
CY-KCT02-223 |
100～300 |
5A/1A |
--- |
0～3.75 |
2～5 |
20×30 |
0.75 |
|
2. |
CY-KCT02-258 |
300～800 |
5A/1A |
2～5 |
3.75～7.5 |
5～20 |
50×80 |
0.90 |
|
3. |
CY-KCT02-288 |
800～1000 |
5A/1A |
7.5～10 |
10～15 |
20 |
80×80 |
1.25 |
|
4. |
CY-KCT02-812 |
1000～1600 |
5A/1A |
15～20 |
20～30 |
30～45 |
80×120 |
1.25 |
|
5. |
CY-KCT02-816 |
2000～6000 |
5A/1A |
25 |
30 |
45 |
80×160 |
4.30 |
可依据客户的特别要求，定做次级电流输出为“mA”级。
Dimension:
|
序 号 |
外形尺寸 产品编号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
|
1. |
CY-KCT02-223 |
20 |
30 |
50 |
89 |
110 |
34 |
47 |
40 |
32 |
52.5 |
67.5 |
|
2. |
CY-KCT02-258 |
50 |
80 |
78 |
114 |
145 |
32 |
32 |
32 |
33 |
52.5 |
67.5 |
|
3. |
CY-KCT02-288 |
80 |
80 |
108 |
144 |
145 |
32 |
32 |
32 |
33 |
52.5 |
67.5 |
|
4. |
CY-KCT02-812 |
80 |
120 |
108 |
144 |
185 |
32 |
32 |
32 |
33 |
52.5 |
67.5 |
|
5. |
CY-KCT02-816 |
80 |
160 |
120 |
184 |
245 |
52 |
47 |
52 |
38 |
61 |
76 |
Electrical Parameter
Date
Model Number
IPN(A)
Isn(A)
Window
weight
CL0.5
CL1
CL3
CY-KCT02-223
100
5/1
/
/
1.5
20*30
0.75
150
5/1
/
/
2
200
5/1
